EC-60068-2结露与温湿度交变试验
IEC60068-2湿热试验规范差异比较
高低温湿热交变试验箱主要用于检测材料在各种环境下性能的设备及试验各种材料耐热、耐寒、耐干、耐湿性能。适合电子、电器、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、医疗、航天等制品检测质量之用。
在IEC60068-2规范中,湿热试验总共有五种,除了大家常见的85℃/85%R.H.、40℃/93%R.H.定点高温高湿之外,还有两个比较特别的试验 [IEC60068-2-30、IEC60068-2-38],这两个是交变湿热循环与温度湿度组合循环,所以试验过程温湿度都会有变化,甚至有多组程序链接与循环,应用在IC半导体、零件、装备上,仿真户外结露现象、评估材料防止水气扩散能力、加速产品对劣化的耐受性,将五个规范整理成湿热试验规范差异比较表,并且针对湿热组合循环试验进行较详细的试验要点说明,并且补充GJB在湿热试验的试验条件与要点。
IEC60068-2-30交变湿热循环试验
本试验利用维持湿度温度交变的试验手法,产生乎作用让湿气渗透到样品中,让待侧品表面产生结露(凝结)现象,来确认组件、设备或其他产品在高湿度与温湿度循环变化组合下,确认待侧品在使用、运输、储存的适应性,本规范也适合针对较大的测试样品,如设备还有试验过程需保持通电发热的元器件进行此试验,效果会优于IEC60068-2-38,本试验所使用的高温有两个(40℃、55℃),其40℃是满足全世界大部分高温环境,而55℃则满足全世界所有高温环境,试验条件也分为[循环一、循环二],以严苛度来说则为[循环一]高于[循环二]。
适合待侧品:组件、设备、各种类型待测品
试验环境:高湿度与温度循环变化组合产生凝结,可试验三种环境[使用、储存、运输([可选择有无包装)]
试验应力:呼吸作用使水气侵入
是否可通电:可
不适用:质量过轻过小的零件
试验过程与试验后检查与观察:检查受潮后电性变化 [中间检查不取出]
试验条件:湿度:95%R.H.[高湿维持后进行变温](低温25±3℃←→高温 40℃ or 55℃)
升降温速率:升温(0.14℃/min)、降温(0.08~0.16℃/min)
循环一:以吸收及呼吸效应为重要特征的场合,试验样品较复杂[湿度不低于90%R.H.]
循环二:以吸收及呼吸效应较不明显的场合,试验样品较简单[湿度不低于80%R.H.]
IEC60068-2湿热试验规范差异比较表
针对元器件类型的零件产品,利用一种组合试验方法,来加速确认试验样品在高温、高湿和低温条件下劣化作用的耐受能力,此试验方法与IEC60068-2-30的呼吸作用[结露、吸湿]所导致的产品缺陷有所不同,本试验的严苛度比其他湿热循环试验等级有所提高,因为试验过程有更多次的温度变化与[呼吸作用],循环温度范围也比较大[从55℃升高到65℃],温度循环的温变率也变快[升温:0.14℃/min变成0.38℃/min、0.08℃/min变成1.16 ℃/min],另外与一般的湿热循环不同的是增加了有-10℃的低温循环条件,加速呼吸速度并让凝结在代侧品缝隙中的水份结冰,是这个试验规范的特色,试验过程允许通电与及外加负载通电测试,但是不能够因为通电后待侧品升温而影响到试验条件(温湿度波动度、升降温速率),由于试验过程温湿度进行变化,但试验箱的顶端不能够有凝结水滴到待侧品。
适合待侧品:元器件、金属组件密封处、引线端密封处
试验环境:高温高湿和低温条件组合加速方式
试验应力:加速呼吸+凝结水结冰
是否可通电:可通电与外加电负载(不能够因为通电升温影响试验箱条件)
不适用:不能替代湿热与交变湿热,本试验用于产生不同于呼吸作用的缺陷
试验过程与试验后检查与观察:检查受潮后电性变化[高湿条件下检查与试验后取出检查]
试验条件:湿热分循环(25←→65±2℃/93±3%R.H.)←→低温循环(25←→65±2℃/93±3%R.H. →-10±2℃)X5cycle=10cycle
升降温速率:升温(0.38℃/min)、降温(1.16 ℃/min)
湿热分循环(25←→65±2℃/93±3%R.H.)
低温循环(25←→65±2℃/93±3%R.H. →-10±2℃)
GJB150-09湿热试验
说明:GJB150-09的湿热试验是确认装备耐湿热大气影响之能力,适用在湿热环境中储存与使用的装备、容易产生高湿度的环境中储存或使用的装备,或装备可能出现与湿热有关的潜在问题,其会出现湿热的位置在热带地区全年都可能出现、中纬度择季节性出现、在经受压力、温度湿度综合变化的装备内也会出现,规范特别强调60℃/95%R.H.这个高温高湿不会出现在自然界,也不是模拟太阳光辐射之后的湿热效应,但能发现装备有潜在问题的部位,但是无法重现复杂的温湿度环境、评估长期效应,也不能重现低湿环境相关的湿度影响。

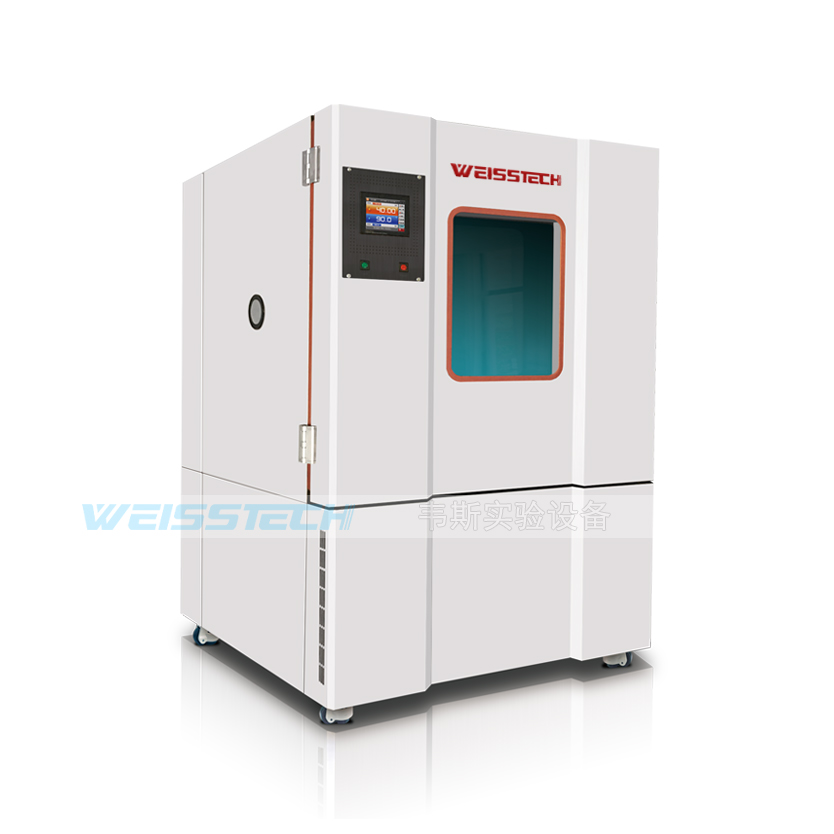

相关结露、湿冷冻、湿热组合循环试验适用设备:恒温恒湿试验箱
