快速温变试验在动力电池包结构可靠性验证中的工程应用

快速温变试验在动力电池包结构可靠性验证中的工程应用

一、快速温变试验是什么？

快速温变试验是一种通过使样品在高、低温极限之间以规定速率（通常3℃/min~15℃/min）反复循环，考核其在温度变化过程中耐受能力的可靠性试验方法。其核心价值在于：温度变化诱发的热应力与热应变反复累积，是导致结构疲劳裂纹萌生与扩展的主要驱动力。

对于动力电池包而言，车用工况下的环境温差与充放电温升叠加，加之其体积大、材料多、连接复杂，结构热应力问题尤为突出。快速温变试验已成为Pack结构可靠性验证的标配手段。

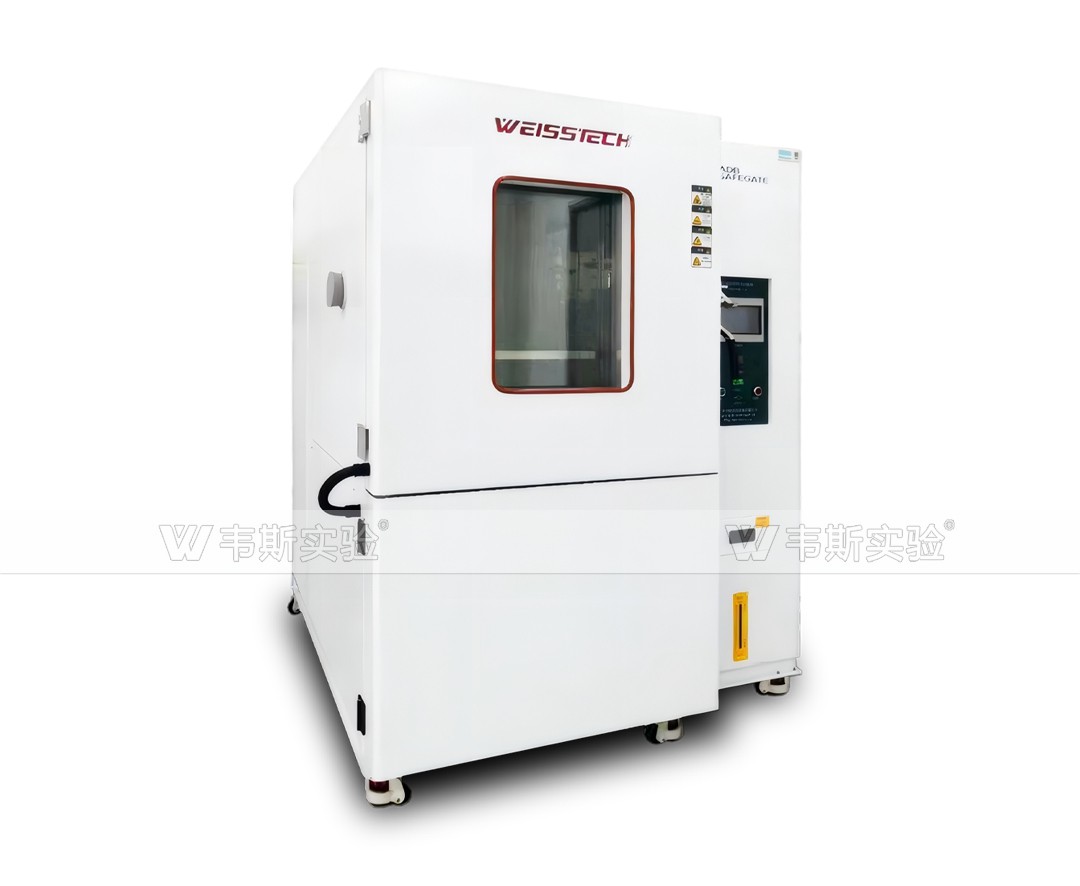

二、快速温变试验箱的工作原理

快速温变试验箱的核心任务只有一个：在极短时间内实现大跨度的温度切换。

基本原理：通过复叠式制冷系统实现深度低温（可达-70℃），镍铬合金加热器提供高温热源；高速循环风机将冷热空气快速混合并吹入工作室，形成均匀温度场；配合智能温控系统（PID+SSR）对冷热量进行动态平衡调控，从而实现预设的线性或平均温变速率。

简单来说，它就是一台能在极端冷热之间反复横跳的“温度加速器”。

三、线性温变速率与平均温变速率

这是选型时最容易混淆的概念。

• 线性温变速率：在整个温度范围内，任意时刻的温变率均不低于设定值。设定5℃/min，从-40℃升至+85℃的125℃跨度内，每一分钟都必须恰好上升5℃，全程恒定斜率。

• 平均温变速率：全程温差除以总升降时间的平均值。可能前半段跑8℃/min、后半段只有2℃/min，平均仍是5℃/min——但后半段缓慢变化根本施加不了足够的热冲击应力。

• 两者的差距在于：线性保证应力均匀施加，平均则可能在关键温度区间“偷工减料”。

对于动力电池包这类大热容被测物，线性速率尤其关键。若试验箱实际仅能达到“平均5℃/min”，Pack核心部位的实际温变远低于要求，结构缺陷无法在预定循环内有效暴露。

四、动力电池包的结构失效机理

快速温变下，Pack主要面临三类结构风险：

• CTE失配：铝合金壳体（CTE≈23ppm/℃）与钢制模组（CTE≈12ppm/℃）在125℃温差下，每米产生约1.4mm的相对伸缩量差，反复推拉螺栓与焊点。

• 异种材料界面：铜铝连接、钢铝焊接、塑胶密封等结合面膨胀步调不一，循环后导致松动、开裂或密封失效。

• 液冷管路与高压连接：管道接口承受温度应力与液压波动双重作用；铜铝母排塑性变形累积引发接触电阻漂移。

五、试验剖面设计与监检测手段

监检测手段：LVDT位移传感器监测壳体间隙变化；应变片贴于吊耳、焊缝捕捉应力峰值；每10次循环复测IP67密封性；试验后拆解做染色渗透检查微裂纹。

六、工程应用案例

某款液冷电池包在型式验证中，快速温变试验暴露了两项缺陷：

案例一——吊耳应力开裂

第35次循环时，吊耳处应变片应力峰值达屈服极限85%。排查确认：焊接热影响区硬度过高，应力无法释放。

解决方案：连续焊改为分段跳焊，焊后去应力退火。优化后应力峰值降低30%，通过200次循环验证。

案例二——密封圈失效

第48次循环时，气压衰减法检测泄漏率超标。密封圈压缩率由25%下降至不足12%，预紧力严重不足。

解决方案：密封槽深由2.0mm调至1.85mm，更换为FKM（氟橡胶）材质。改进后密封寿命提升3倍。

七、选型建议

不同应用场景的选型参考：

• 电芯/模组研发：推荐3~5℃/min，小容积箱体。侧重响应快、控温精度高，便于快速验证不同配方的温度敏感性。

• Pack型式认证（DV/PV）：推荐5℃/min，大容积（≥8m³）。需重点考虑样品热容对箱体实际温变能力的负载影响，确保满载条件下仍能达到标称速率。

• 整车级温度验证：推荐1~3℃/min，随整车温循标准执行。重点关注试验箱内风速场的均匀性，避免局部过热或过冷导致误判。

• HALT/HASS高加速筛选：推荐15℃/min以上。需提前确认产品结构能否承受极端应力，防止因过试验导致正常产品被误判为失效。
